产品介绍

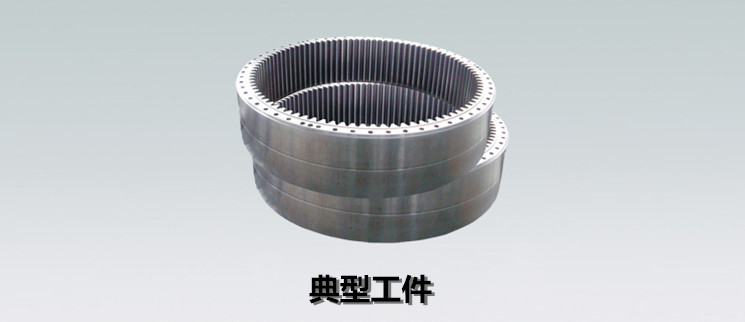

主要用于中型盘型内、外圆柱齿轮、螺旋齿轮、内矩形花键、端面结合子的切削加工。插齿机工作台可倾斜±10°，可用于加工倒锥齿轮。
1.主运动由交流变频电机驱动，径向进给（X轴）和圆周进给(C1\C2轴)采用交流伺服电机驱动。可根据切削需要设置循环次数和每次循环的切削量。
2.具有斜向让刀机构，可实现少数齿数切削。
产品参数
技术规格 | YKDC5150E |
最大加工外齿直径（mm） | 500 |
最大加工内齿直径（mm） | 600 |
最大加工模数（mm） | 10 |
最大加工齿宽（mm） | 200 |
插齿刀冲程长度（mm） | 220 |
插齿刀冲程速度（str/min） | 40~400 |
插齿刀让刀量（mm） | ≥0.5 |
刀架提拉行程 | - |
插齿刀行程位置调整量（mm） | 50 |
刀轴直径（mm） | 100 |
工作台面直径（mm） | 600 |
工作台可倾斜角度 | ±10° |
插齿刀轴心线至工作台轴心线距离（mm） | -40~400 |
机床主轴端面至工作台面距离（mm） | 190~460 |
机床总功率（kw） | 22.5 |
机床重量（Kg） approx. | 11000 |
标准配置 | ||
主机 | 加工精度等级（GB/ISO） | 7 |
数控轴数 | 3 | |
工装 | 工件液压夹紧油缸 | × |
电气 | 数控系统 | 828D |
屏幕尺寸（单位：英寸） | 10.4 | |
参数编程 | √ | |
电柜空调 | √ | |
其它部件 | 液压系统 | √ |
排屑系统 | √ | |
集中润滑系统 | √ | |
防护罩 | 半 | |
装箱附件 | 接刀杆（个） | 3 |
随机附件箱 | √ | |
机床垫铁 | √ | |
数控系统资料（套） | 1 | |
选项配置 | ||
主机 | 精密级机床等级 | 5 |
最大扩展数控轴数 | 4 | |
机械部件 | 立柱加高垫 | ○ |
机械螺旋导轨 | ○ | |
去毛刺机构 | ○ | |
尾座 | ○ | |
自动上下料机构 | ○ | |
附加工作台 | ○ | |
外齿铣刀架 | × | |
内齿铣刀架 | × | |
电气 | 数据光盘 | ○ |
存储卡 | ○ | |
稳压电源 | ○ | |
工装夹具 | 工件液压夹紧油缸 | ○ |
工作台液压夹盘 | ○ | |
夹具 | ○ | |
工件液压自动找正机构 | × | |
角度调整块 | × | |
刀具相关 | 专用接刀杆 | ○ |
插齿刀具 | ○ | |
铣齿刀盘 | × | |
刀库 | × | |
刀夹 | × | |
其它部件 | 油冷机 | ○ |
油雾分离器 | ○ | |
特殊颜色涂装 | ○ | |
全防护罩 | ○ | |
机床接油盘 | ○ | |

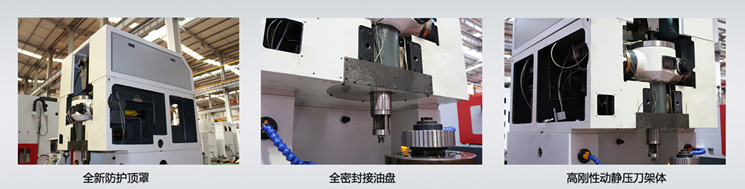

机床特征 | 刀架体滑动导轨强力润滑、工作台滑动摩擦带翻转±10° | |
注：√标示有，×标示无，○标示选配。
