产品介绍

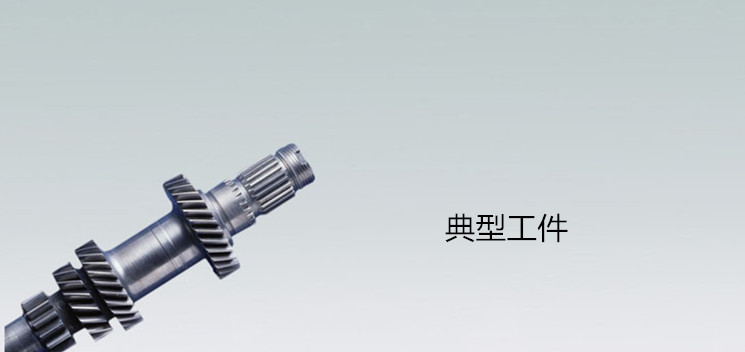

主要用于盘型内、外圆柱齿轮、螺旋齿轮的切削加工。
1.主运动为交流变频电机驱动，无级调速。
2.径向进给（X轴）和圆周进给(C1\C2轴)采用交流伺服电机驱动。
3.机床为节能型数控插齿机，整体布局合理，结构紧凑，占地面积小，操作维修方便快捷。
产品参数
技术规格 | YKM5132J |
最大加工外齿直径（mm） | 320 |
最大加工内齿直径（mm） | 220+D刀 |
最大加工模数（mm） | 8 |
最大加工齿宽（mm） | 90 |
插齿刀冲程长度（mm） | 100 |
插齿刀冲程速度（str/min） | 150～1000 |
插齿刀让刀量（mm） | ≥0.3 |
刀架提拉行程 | - |
插齿刀行程位置调整量（mm） | 30 |
刀轴直径（mm） | 85 |
工作台面直径（mm） | 300 |
插齿刀轴心线至工作台轴心线距离（mm） | -110～265 |
机床主轴端面至工作台面距离（mm） | 135～265 |
机床总功率（kw） | 13.3 |
机床重量（Kg） approx. | 4500 |
产品配置
标准配置 | ||
主机 | 加工精度等级（GB/ISO） | 6 |
数控轴数 | 3 | |
工装 | 工件液压夹紧油缸 | √ |
电气 | 数控系统 | 808D |
屏幕尺寸（单位：英寸） | 8.4 | |
参数编程 | √ | |
电柜空调 | × | |
其它部件 | 液压系统 | √ |
排屑系统 | √ | |
集中润滑系统 | √ | |
防护罩 | 半 | |
装箱附件 | 接刀杆（个） | 2 |
随机附件箱 | × | |
机床垫铁 | √ | |
数控系统资料（套） | 1 | |
选项配置 | ||
主机 | 精密级机床等级 | 6 |
最大扩展数控轴数 | 4 | |
机械部件 | 立柱加高垫 | ○ |
机械螺旋导轨 | ○ | |
去毛刺机构 | ○ | |
尾座 | ○ | |
自动上下料机构 | ○ | |
附加工作台 | × | |
外齿铣刀架 | × | |
内齿铣刀架 | × | |
电气 | 数据光盘 | ○ |
存储卡 | ○ | |
稳压电源 | ○ | |
工装夹具 | 工件液压夹紧油缸 | × |
工作台液压夹盘 | ○ | |
夹具 | ○ | |
工件液压自动找正机构 | × | |
角度调整块 | × | |
刀具相关 | 专用接刀杆 | ○ |
插齿刀具 | ○ | |
铣齿刀盘 | × | |
刀库 | × | |
刀夹 | × | |
其它部件 | 油冷机 | ○ |
油雾分离器 | ○ | |
特殊颜色涂装 | ○ | |
全防护罩 | ○ | |
机床接油盘 | ○ | |
机床特征 | 静压刀架体、工作台轴承 | |
注：√标示有，×标示无，○标示选配。
